РАДИОЛЮБИТЕЛЬСКИЕ СХЕМЫ - ПРИЛОЖЕНИЕ К УРОКАМ

Канал на youtube.com

Здесь размещены схемы, для начинающих, радиолюбителей (как приложение к урокам), рекомендуемые для успешного старта.

При сборке предложенных схем, обращайте особое внимание на исправность применяемых радиоэлементов!!!

  1. Светодинамические устройства.

  2. Звуковые генераторы, имитаторы.

  3. Источники питания.

  4. Усилители.

СВЕТОДИНАМИЧЕСКИЕ УСТРОЙСТВА

Мигалка на одном светодиоде

Мигалка на одном светодиоде

Описание схемы

Эта схема представляет собой простейший несимметричный мультивибратор, что приводит к прерывистому свечению светодиода. Частота вспышек светодиода определяется частотой генерации мультивибратора. При включении источника питания ток коллектора транзистора VТ 2 скачком изменится от нуля, до начального значения, которое определяется резисторами R 1, R 2 и коэффициентом h 21э транзисторов VТ 1, VТ 2. Силу начального тока коллектора VТ 2, устанавливают подбором резистора R 2, при отключенном конденсаторе C 1. При этом светодиод еще не должен светиться. Подбор начинают со значений сопротивления R 1, при котором светодиод светится, затем увеличивают сопротивление R 1, до погасания светодиода. Подбором конденсатора C 1, добиваются требуемой частоты миганий. Номиналы резисторов, могут отличаться от указанных на схеме, на +, - 10%. Транзисторы маломощные группы МП, вместо МП41, можно ставить МП39, МП42, с любым буквенным индексом. В место МП37 можно ставить МП10, МП38. Светодиод можно применить любой имеющийся в продаже. Схема неоднократно проверенна на работоспособность и если она правильно собрана, начинает работать сразу. Применить данную схему можно как сигнальное устройство, или как эмитатор сигнализационного устройства в автомобиле и дома.

Простой указатель поворотов (Несимметричный мультивибратор).

Мигалка на двух светодиодах

Мигалка на двух светодиодах

Описание схемы

Эта схема представляет собой симметричный мультивибратор, частота которого зависит от номиналов конденсаторов С1, С2, а так же от резисторов R 1, R 2. Частота поочередного мигания светодиодов соответственно, зависит от частоты мультивибратора которую в свою очередь можно менять подбором конденсаторов С1, С2 и резисторов R 1, R 2. Транзисторы VT 1, VT 2, группы МП и могут быть МП39, МП40, МП41, МП42, с любым буквенным индексом. Светодиоды могут быть любые, кроме инфракрасных. Схема проста в изготовлении, неоднократно проверена на работоспособность и при правильной сборке начинает работать сразу при подаче питания. Применяться данная схема может как элемент световой индикации в различных устройствах.

ЗВУКОВЫЕ ГЕНЕРАТОРЫ, ИМИТАТОРЫ

Простой генератор звуковой частоты

Простой генератор звуковой частоты

Описание схемы

Генератор начинает работать при напряжении в несколько десятых долей вольта, даже с транзистором с малым статическим коэффициентом. Генерация возникает при нажатии кнопки S1, из - за действия сильной положительной обратной связи между коллектором и базой. R1 устанавливает нужную громкость и тональность звука. Трансформатор Т1 - от любого транзисторного малогабаритного радиоприемника. В качестве головных телефонов можно применить любые высокоомные телефоны типа ТМ - 2А, в крайнем случае подойдут и капсуля типа ДЭМ - 4М.

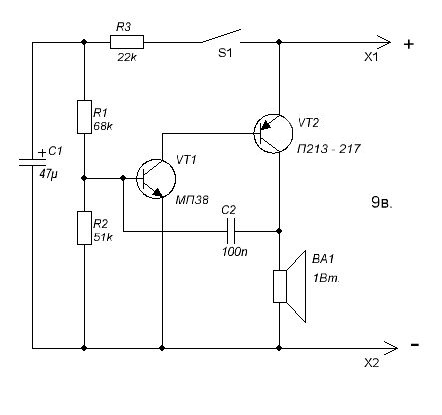

Электронная сирена

Электронная сирена

Описание схемы

При нажатии кнопки S 1, заряжается конденсатор С1. Разряжается конденсатор С1 через делитель напряжения на резисторах R 2, R 3, подключенного в цепь базы транзистора VT 1. Поскольку напряжение на конденсаторе С1, падает по мере его разрядки, то происходит уменьшение напряжения смещения на базе транзистора VT 1, в результате чего изменяется частота звучания. Из динамической головки слышен звук напоминающий вой серены. Транзистор VT 1, можно заменить на КТ315, КТ3102 с любым буквенным индексом. Транзистор VT 2, можно заменить на КТ837 с любым буквенным индексом. При сборки схемы особое внимание уделить правильности подключения кнопки. Несмотря на простоту схемы, почему то, именно подключение кнопки часто путают, в результате имитации серены не происходит, а слышен только обычный звуковой тон определенной частоты. Схема неоднократно проверена на работоспособность, при номиналах радиодеталей указанных на схеме и безошибочной сборке начинает работать сразу.

Двухтональный звонок

Двухтональный звонок

Описание схемы

Звонок состоит из двух генераторов, генератора тона, выполненного на транзисторах V 3, V 4 и симметричного мультивибратора V 1, V 2. Как известно при работе мультивибратора его транзисторы поочередно закрываются и открываются. Это свойство и использовано для управления частотой генератора тона. Выход мультивибратора соединен с генератором тона через резистор R 5 поэтому он будет периодически подключаться к общему проводу (к плюсу источника питания), т.е. параллельно резистору R 7. При этом частота генератора будет изменяться скачком, при закрытом транзисторе из динамической головки B 1, будет слышен звук одного тона, при открытом – другого. Конденсаторы С2, С3, защищают мультивибратор от импульсов, проникающих от генератора тона. При отсутствии конденсаторов частота мультивибратора будет изменяться, что приведет к появлению неприятных тонов в звучании звонка. В место указанных на схеме, можно применить любые другие маломощные низкочастотные германиевые транзисторы соответствующей структуры. Конденсаторы могут отличаться от номинала указанного в схеме на +,- 10%. Динамическая головка В1 любая, мощностью 1-2 Вт. и сопротивлением звуковой катушки постоянному току 4-10 Ом. В место конденсаторов С2, С3, можно установить один электролитический неполярный конденсатор на 1, 2 Мкф. на номинальное напряжение не ниже 6в. Детали звонка можно смонтировать на печатной плате из фольгированного гетинакса или стеклотекстолита. Схема неоднократно проверена на работоспособность, при номиналах радиоэлементов указанных на схеме и безошибочной сборки наладки не требует.

Рисунок печатной платы

Телеграфный тренажер на ИМС К155ЛА3

Телеграфный тренажер

Описание схемы

Предлагаемый телеграфный тренажер достаточно прост в изготовлении, и предназначен для самостоятельного изучения телеграфной азбуки. Кнопкой S1 служит механический телеграфный ключ. Уст - во состоит из 4 - х элементов 2И - НЕ микросхемы К155ЛА3. Элементы DD1.1, DD1.2, DD1.3, образуют генератор импульсов, следующих с частотой 1000Гц. Элемент DD1.4, является буферным. С помощью резистора R1 подстраивают частоту генератора. В качестве источника питания может быть, маломощный блок питания напряжением 5в.

ИСТОЧНИКИ ПИТАНИЯ

Простой регулируемый блок питания

Конструкции на транзисторах требуют для своего питания постоянное напряжение определенной величины, 1,5В, 3 В, 4,5 В, 9 В и 12 В. Чтобы во время проверки и налаживания собираемых схем, не расходовать напрасно средства на преобретение гальванических элементов и батарей, воспользуйтесь универсальным блоком питания работающим от сети переменного тока и позволяющим получить любое постоянное напряжение. Схема такого блока приведена на рисунке. Его выходное напряжение можно плавно изменять от 0,5 до 12 В. Причем оно будет оставаться стабильным не только при изменении сетевого напряжения, но и при изменении тока нагрузки от нескольких миллиампер до 0,3 А. Кроме того, блок питания не боится коротких замыканий в цепи нагрузки, которые нередки в практике радиолюбителя.

Лабораторный блок питания

Познакомимся подробнее с работой блока питания. Включается он в сеть с помощью двухполюсной вилки ХР1. При замыкании контактов выключателя SA1 сетевое напряжение подается на первичную обмотку понижающего трансформатора Т1. На выводах вторичной обмотки появляется переменное напряжение, значительно меньшее, чем сетевое. Оно выпрямляется диодами VD1 — VD4, включенными по так называемой мостовой схеме. Чтобы выпрямленное напряжение было такое же стабильное, как напряжение батареи гальванических элементов, на выходе выпрямителя стоит электролитический конденсатор С1 большой емкости. Выпрямленное напряжение подается на несколько цепей: R1, VD5, VT1, R2, VD6, R3; VT2, VT3, R4, (R2, VD6) — это стабилитрон с балластным резистором. Они составляют параметрический стабилизатор. Как мы уже говорили выше, независимо от колебаний выпрямленного напряжения на стабилитроне VD6 будет строго определенное напряжение, равное напряжению стабилизации данного типа стабилитрона (в нашем случае от 11,5 до 14 В). Параллельно стабилитрону включен переменный резистор R 3, с помощью которого и устанавливают нужное выходное напряжение блока питания. Чем ближе к верхнему выводу находится движок резистора, тем больше выходное напряжение. С движка переменного резистора напряжение подается на усилительный каскад, собранный на транзисторах VT2 и VT3. Можно считать, что это усилитель мощности, обеспечивающий нужный ток через нагрузку при заданном выходном напряжении. Резистор R5 имитирует нагрузку блока питания, когда к зажимам ХТ1 и ХТ2 ничего не подключено. Напряжение на нем почти равно напряжению между движком переменного резистора и общим проводом (зажим ХТ2). Чтобы можно было контролировать выходное напряжение, в блок введен вольтметр, составленный из микроамперметра и добавочного резистора R 6.

Примечание: Выпрямительные диоды, диодного моста VD1 - VD4 можно заменить на более современные типа КД226 которые расчитаны на обратное напряжение более 250В или импортные аналоги. Транзисторы VT1, VT2 можно заменить на КТ361 или импортные аналоги. Транзистор VT3 можно заменить на КТ837 с любой буквой, что даже облегчит его монтаж на теплоотводе. В качестве теплоотвода подойдет дюралевая или алюминиевая пластина толщиной 2мм., ширина 40мм., высота 60мм. Монтаж радиоэлементов осуществляют на печатной плате из стеклотекстолита, хотя есть примеры что для начала монтажную плату изготавливали из плотного картона. Вся конструкция помещается в корпус из диэлектрического материала (пластмасс, пластик и т.д.).

Монтаж транзистора VT3 на теплоотводе.

При сборке нужно быть внимательным и осторожным т.к. здесь на первичной обмотке трансформатора, присутсвует напряжение опасное для жизни 220в.

УСИЛИТЕЛИ

Схема бестрансформаторного двухтактного УНЧ

Схема бестрансформаторного двухтактного УНЧ.

Описание схемы

Простой бестрансформаторный двухтактный усилитель мощностью 1.5 Вт..Высокочастотный транзистор П416 применен здесь из соображения как можно больше снизить шумы входного каскада, потому как помимо того что он высокочастотный, он еще и малошумящий. Практически его можно заменить на МП39 - 42, с ухудшением шумовых характеристик соответственно или на кремниевые транзисторы КТ361 или КТ3107 с любой буквой.. Для предотвращения искажений типа "ступенька", между базами VT2, VT3, фазоинверсного каскада включен диод VD1 - Д9, с любой буквой, благодаря чему на базах транзисторов образуется напряжение смещения. Напряжение в средней точке (минусовой вывод конденсатора С2) будет равно 4,5в. Его устанавливают подбором резисторов R2, R4. Максимально допустимое рабочее напряжение конденсатора С2 может быть 6в. Подробную информацию по транзисторным УНЧ можно найти здесь.
